Детали продукта
Место происхождения: Сычуань, Китай
Фирменное наименование: XINHENG
Сертификация: IATF16949,ISO9001
Номер модели: W089A
Условия оплаты & доставки
Количество мин заказа: 1000 шт.
Цена: Подлежит обсуждению
Упаковывая детали: Carton+Pallet
Время доставки: 10-15 дней
Условия оплаты: Т/Т, Л/К, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности: 10000 ТОНН В ГОД
Product name: |
Ferrite Motor Magnets |
Применение: |
Двигатель вентилятора |
Форма: |
Арк, Тайл. |
Тип: |
Анизотропный синтезированный магнит |
Классификация: |
Феррит стронций в порошке |
Размер: |
(R75mm-r75mm) × 44,00mm |
Обработка: |
влажный отжимать |
Покрытие: |
Без покрытия |
Размер упаковки: |
340 мм × 255 мм × 75 мм |
Количество на коробку: |
542pcs |
Product name: |
Ferrite Motor Magnets |
Применение: |
Двигатель вентилятора |
Форма: |
Арк, Тайл. |
Тип: |
Анизотропный синтезированный магнит |
Классификация: |
Феррит стронций в порошке |
Размер: |
(R75mm-r75mm) × 44,00mm |
Обработка: |
влажный отжимать |
Покрытие: |
Без покрытия |
Размер упаковки: |
340 мм × 255 мм × 75 мм |
Количество на коробку: |
542pcs |

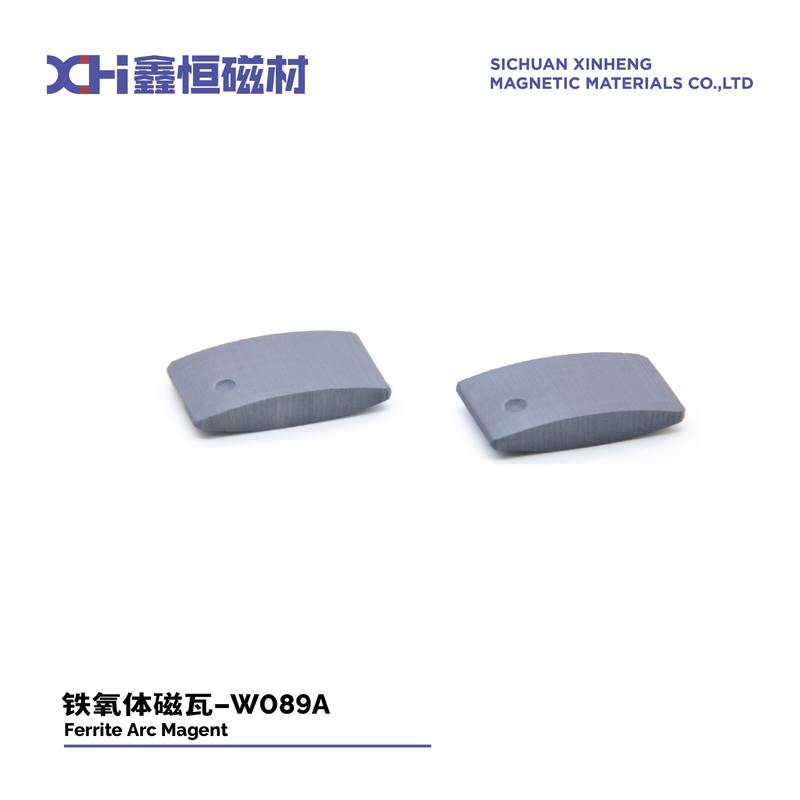

Анизотропный спеченный анизотропный феррит используется в вентиляторных двигателях W089A
Что предлагает Xinheng своим клиентам?
Наша компания производит анизотропные керамические стронциевые ферритовые магниты методом мокрого компрессионного формования.
В чем особенность керамического стронциевого ферритового магнита, изготовленного методом мокрого компрессионного формования?
Состав - Содержит стронциевый феррит (SrFe12O19) в качестве основного магнитного материала. Стронциевый феррит обладает хорошими магнитными свойствами и недорог в производстве.
Плотность - Имеет высокую относительную плотность около 95% и более после спекания. Это обеспечивает хорошую механическую прочность.
Анизотропия - Обладает сильной магнитокристаллической анизотропией из-за своей гексагональной кристаллической структуры. Это приводит к предпочтительному направлению намагничивания вдоль одной оси.
Форма частиц - Используемый порошок стронциевого феррита обычно имеет гексагональную пластинчатую морфологию, которая помогает продвигать магнитную анизотропию во время формования и спекания.
Метод формования - Порошок смешивают с жидким связующим веществом и прессуют под высоким давлением в плотный зеленый компаунд. Это ориентирует анизотропные частицы.
Процесс обжига - Затем компаунд спекают при высокой температуре для достижения плотности, сохраняя при этом индуцированную ориентацию магнитной анизотропии от формования.
Остаточная намагниченность - Имеет максимальную плотность магнитного потока или остаточную намагниченность вдоль оси анизотропии, но небольшую/отсутствующую остаточную намагниченность перпендикулярно ей.
Коэрцитивная сила - Обычно имеет среднюю или высокую коэрцитивную силу в зависимости от добавок, плотности и достигнутого уровня анизотропии.
Каковы основные преимущества керамических стронциевых ферритовых магнитов, изготовленных методом мокрого компрессионного формования?
Низкая стоимость - Стронциевый феррит недорог, а процесс мокрого формования относительно прост. Это делает их дешевле, чем редкоземельные магниты.
Высокие магнитные свойства - Даже без добавления тяжелых редкоземельных элементов стронциевые ферритовые магниты могут достигать коэрцитивной силы 700-1000 кА/м, что делает их пригодными для многих применений.
Стабильность размеров - Процесс компрессионного формования позволяет получать точные допуски по размерам и однородные формы магнитов.
Термостойкость - Стронциевые ферритовые магниты имеют высокие температуры Кюри, обычно около 450-470°C. Они сохраняют хорошие магнитные свойства в широком диапазоне рабочих температур.
Устойчивость к коррозии - Будучи полностью плотными керамическими материалами, они не подвержены коррозии, как связующие магниты, содержащие добавки.
Возможность массового производства - Процесс формования подходит для автоматизированного крупносерийного производства сложных геометрий магнитов.
ФИЗИЧЕСКИЕ СВОЙСТВА СПЕЧЕННЫХ ФЕРРИТОВЫХ МАГНИТОВ
| Единицы измерения | Спеченный феррит (керамика) | |
| Точка КюриТемпература | ºC | 450 |
| Максимальная рабочая температура | ºC | 350 |
| Твердость | Hv | >530 |
| Плотность | г/см3 | 4.8 – 5.0 |
| Относительная магнитная проницаемость | μrec | 1.05-1.1 |
| Температурный коэффициент Br | %/ºC | -0.18 |
| Температурный коэффициент iHc | %/ºC | 0.11-0.40 |
| Прочность на изгиб | Н/м2 | (0.5-0.9)×108 |
| Прочность на сжатие | Н/м2 | ≥6.9×108 |
| Прочность на растяжение | Н/м2 | (0.2-0.5)×108 |
| Удельная теплоемкость | Дж/кг·К | 600-900 |
| Удельное сопротивление | Ом·см | >104 |
Каково применение постоянных ферритовых магнитов Xinheng?
Xinheng в основном производит следующие типы керамических дуговых сегментных магнитов:
Как Xinheng изготавливает свои постоянные стронциевые ферритовые магниты?
МАРКА ФЕРРИТОВОГО ПОРОШКА ДЛЯ ВЕНТИЛЯТОРОВ ДВИГАТЕЛЕЙ МАГНИТОВ
|
牌号 Марка |
Br(мТ) | Hcb(кА/м) | Hcj(кА/м) | (BH)max(кДж/м3) | ||||
| мТ | Гс | кА/м | Э | кА/м | Э | кДж/м3 | МГОэ | |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
ВЕНТИЛЯТОРНЫЕ ДВИГАТЕЛИ ТАБЛИЦА СПЕЦИФИКАЦИЙ МАГНИТОВ
|
№ |
Элемент |
R |
r |
W |
L |
h |
Марка |
Применение |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | Потолочный вентилятор |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | Потолочный вентилятор |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | Потолочный вентилятор |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | Потолочный вентилятор |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | Потолочный вентилятор |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | Потолочный вентилятор |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | Потолочный вентилятор |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | Потолочный вентилятор |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | Потолочный вентилятор |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | Напольный вентилятор |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | Напольный вентилятор |
Введение в вентилятор Двигатель:
Магнит ротора: Постоянные ферритовые магниты используются в качестве магнитов в роторе вентиляторных двигателей. Ротор - это вращающаяся часть двигателя, которая соединена с лопастями вентилятора. Ферритовые магниты обеспечивают сильное и стабильное магнитное поле, когда электрический ток проходит через обмотки статора, создавая силу, которая заставляет ротор вращаться.
